Electrovalvele sunt componente integrante în diverse aplicații industriale și comerciale, controlând fluxul de lichide sau gaze. În calitate de furnizor de supape electromagnetice, înțeleg importanța asigurării funcționării corecte a acestor supape înainte de a fi instalate pe teren. În această postare pe blog, voi împărtăși un ghid detaliat despre cum să testați o supapă solenoidală, acoperind diferite tipuri de teste, instrumente necesare și proceduri pas cu pas.
Înțelegerea electrovalvelor
Înainte de a aborda procesul de testare, este esențial să înțelegeți ce este o supapă solenoidală și cum funcționează. O supapă electromagnetică este un dispozitiv electromecanic care utilizează un curent electric pentru a controla deschiderea și închiderea unei supape. Este format dintr-o bobină, un piston și un corp de supapă. Când un curent electric trece prin bobină, acesta creează un câmp magnetic care mișcă pistonul, care, la rândul său, deschide sau închide supapa.
Tipuri de electrovalve
Există mai multe tipuri de electrovalve, fiecare proiectată pentru aplicații specifice. Unele tipuri comune includ:
- Electrovalve cu acțiune directă:Aceste supape funcționează direct prin câmpul magnetic al solenoidului, potrivite pentru aplicații de joasă presiune.
- Electrovalve acționate cu pilot:Ei folosesc o supapă pilot pentru a controla supapa principală, ideală pentru aplicații de înaltă presiune.
- Electrovalve normal deschise și normal închise:Acestea se referă la poziția implicită a supapei atunci când nu este aplicat curent.
Instrumente necesare pentru testare
Pentru a testa eficient o supapă solenoidală, veți avea nevoie de următoarele instrumente:
- Multimetru:Acest dispozitiv măsoară parametrii electrici precum tensiunea, curentul și rezistența.
- Alimentare electrică:O sursă de alimentare adecvată pentru a furniza tensiunea necesară electrovalvei.
- Manometru:Pentru a măsura presiunea fluidului sau a gazului care curge prin supapă.
- Debitmetru:Opțional, dar util pentru măsurarea debitului fluidului sau gazului.
Verificări pre-testare
Înainte de a începe testarea propriu-zisă, efectuați următoarele verificări pre-test:
- Inspecție vizuală:Examinați supapa pentru orice deteriorare vizibilă, cum ar fi fisuri, scurgeri sau coroziune. Verificați conexiunile electrice pentru fire slăbite sau izolație deteriorată.
- Verificați specificațiile:Asigurați-vă că specificațiile supapei, cum ar fi tensiunea, presiunea nominală și debitul, corespund cerințelor aplicației dumneavoastră.
- Curățați supapa:Îndepărtați murdăria, resturile sau contaminanții din supapă și componentele acesteia. Acest lucru poate preveni citirile false și poate asigura teste precise.
Testarea circuitului electric
Primul pas în testarea unei electrovalve este verificarea circuitului electric. Aceasta presupune măsurarea rezistenței bobinei solenoidului și verificarea alimentării cu tensiune.
- Măsurarea rezistenței:Utilizați un multimetru pentru a măsura rezistența bobinei solenoidului. Setați multimetrul în modul rezistență (ohmi) și conectați sondele la cele două borne ale bobinei. Comparați rezistența măsurată cu specificațiile producătorului. Dacă rezistența este semnificativ diferită, bobina poate fi deteriorată.
- Verificarea alimentării cu tensiune:Conectați sursa de alimentare la electrovalva și utilizați un multimetru pentru a măsura tensiunea pe bobină. Asigurați-vă că tensiunea este în intervalul specificat. Dacă tensiunea este prea scăzută sau prea mare, poate cauza funcționarea defectuoasă a supapei.
Testarea funcționării supapei
Odată ce circuitul electric a fost testat, următorul pas este testarea funcționării supapei. Aceasta implică verificarea dacă supapa se deschide și se închide corect atunci când este alimentată.
- Testare manuală:Unele electrovalve au o caracteristică de anulare manuală care vă permite să deschideți și să închideți manual supapa. Utilizați această caracteristică pentru a verifica dacă supapa se mișcă liber și etanșează corect.
- Testare electrica:Alimentați electrovalva și ascultați un clic, care indică faptul că pistonul se mișcă. Dacă nu auziți un clic, este posibil ca supapa să nu se alimenteze corect.
- Testarea debitului:Dacă este posibil, conectați un manometru și un debitmetru la supapă și măsurați presiunea și debitul înainte și după punerea sub tensiune a supapei. Comparați citirile pentru a vă asigura că supapa controlează debitul conform așteptărilor.
Testarea pentru scurgeri
Scurgerile sunt o problemă comună la supapele solenoide și este important să testați scurgerile pentru a asigura fiabilitatea supapei.
- Testarea presiunii:Aplicați o presiune pe supapă și verificați dacă există semne de scurgere în jurul corpului supapei, a conexiunilor sau a etanșărilor. Puteți utiliza o soluție de apă cu săpun pentru a detecta scurgerile, deoarece se vor forma bule în punctele de scurgere.
- Testarea vidului:Pentru aplicațiile în care supapa este utilizată pentru a controla vidul, efectuați un test de vid pentru a vă asigura că supapa poate menține vidul fără scurgeri.
Testarea diferitelor tipuri de supape solenoide
Procedurile de testare pot varia ușor în funcție de tipul de supapă solenoidală. Iată câteva considerații suplimentare pentru testarea diferitelor tipuri de supape:
- Electrovalve cu acțiune directă:Aceste supape sunt relativ simplu de testat, deoarece funcționează direct prin câmpul magnetic al solenoidului. Concentrați-vă pe testarea circuitului electric și a funcționării supapei.
- Electrovalve acționate cu pilot:Pe lângă testarea circuitului electric și a funcționării supapei, va trebui să testați și supapa pilot. Aceasta poate implica măsurarea presiunii la portul pilot și verificarea funcționării corecte a supapei pilot.
- Electrovalve normal deschise și normal închise:Când testați aceste supape, acordați atenție poziției lor implicite și asigurați-vă că se deschid și se închid conform așteptărilor atunci când sunt alimentate sau dezactivate.
Depanarea problemelor comune
Dacă întâmpinați probleme în timpul procesului de testare, iată câteva probleme comune și soluții posibile:
- Fără sunet de clic:Verificați conexiunile electrice, alimentarea cu tensiune și bobina solenoidului pentru a nu se deteriora.
- Supapa nu se deschide sau nu se închide:Inspectați supapa pentru blocaje mecanice, cum ar fi murdărie sau resturi. Verificați pistonul pentru o mișcare corectă și garniturile pentru deteriorare.
- Scurgere:Strângeți conexiunile, înlocuiți garniturile sau reparați corpul supapei dacă este necesar.
Concluzie

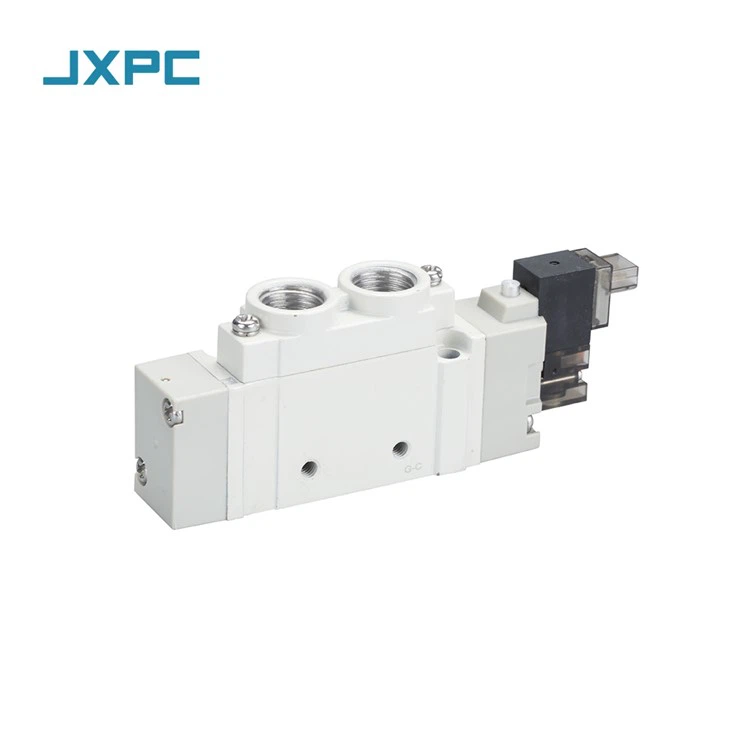

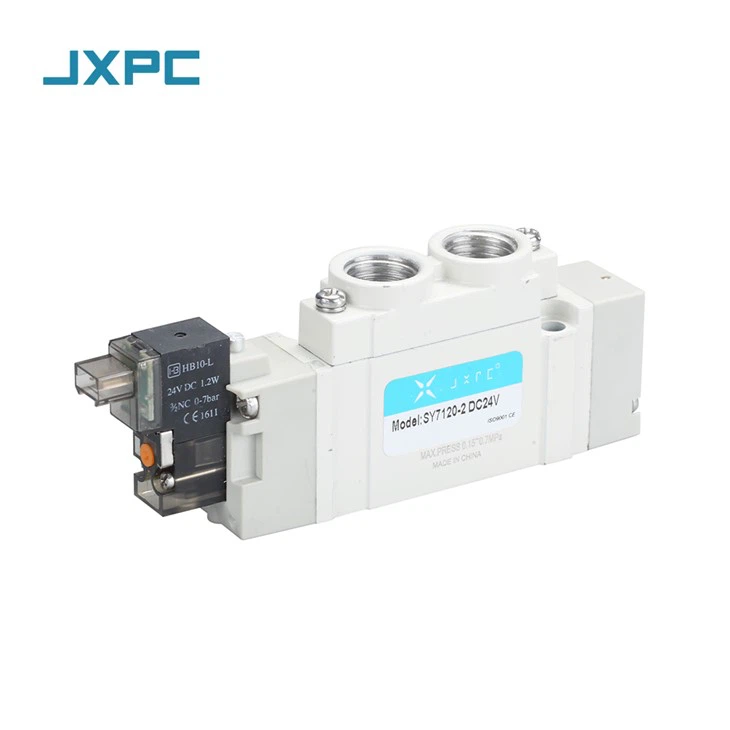

Testarea unei electrovalve este un pas important în asigurarea bunei funcționări și a fiabilității acesteia. Urmând pașii prezentați în acest ghid, puteți testa eficient o supapă solenoidală și puteți identifica eventualele probleme. În calitate de furnizor de electrovalve, oferim o gamă largă de electrovalve de înaltă calitate, inclusivSupapă de control a aerului cu solenoid din seria 4Y de putere redusă,Electrovalvă cu 5 căi și 3 poziții, șiSeria 4V 4V230P-08 Supapă de control solenoid. Dacă aveți întrebări sau aveți nevoie de asistență cu testarea sau achiziția supapelor solenoid, nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să găsiți soluția potrivită pentru aplicația dvs.
